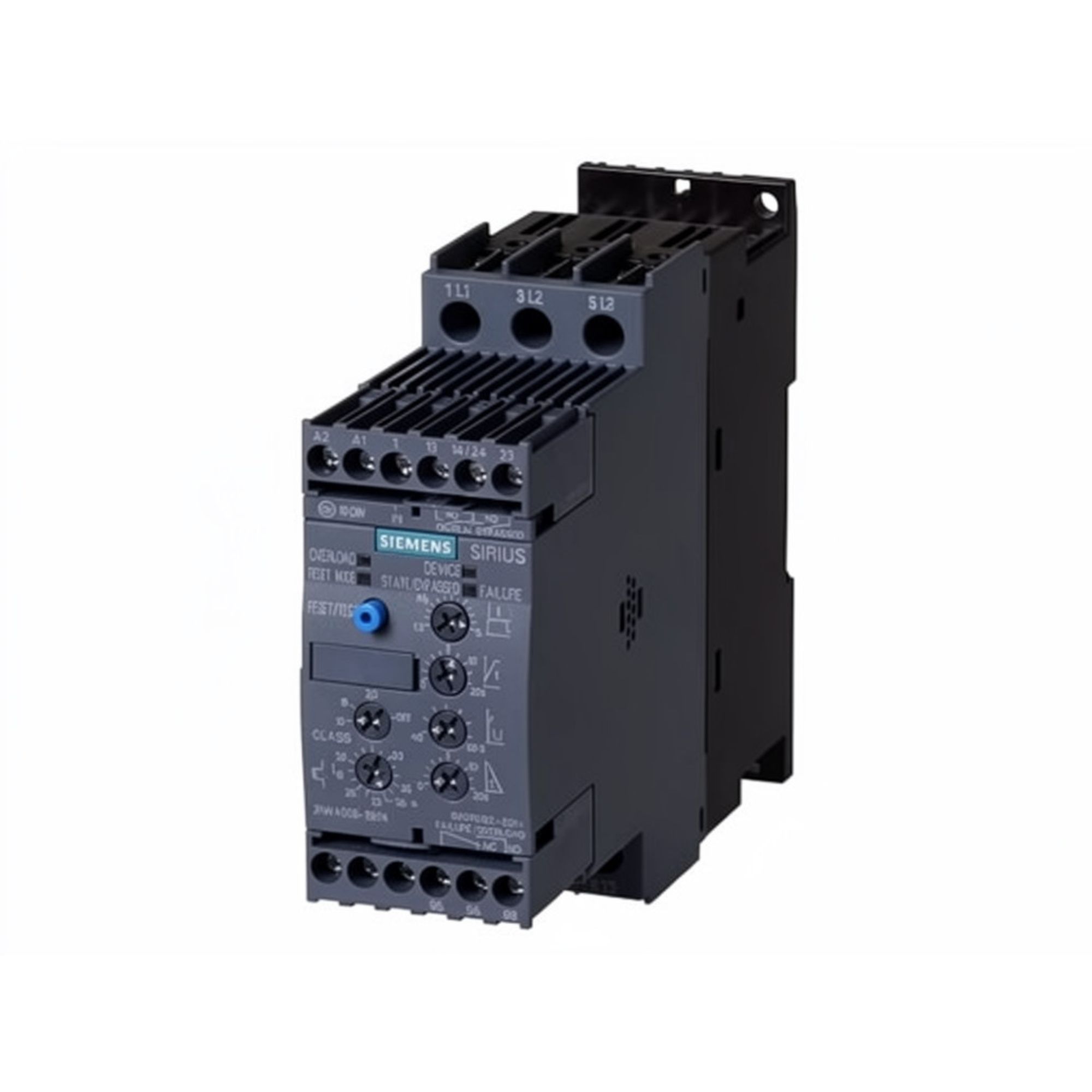

Sujuvkäiviti Sirius 3RW4028-1BB14, 18,5kW, Siemens
Kategooriad
Sujuvkäiviti Sirius 3RW4028-1BB14, 18,5kW, Siemens
Tootekood: 3RW40281BB14
Üldised tehnilised andmed
toote kaubamärk SIRIUS
toote nimetus Pehme käivitaja
toote omadus
● integreeritud möödaviigu kontaktsüsteem Jah
● türistorid Jah
toote funktsioon
● seadme sisemine kaitse Jah
● mootori ülekoormuskaitse Jah
● termistori mootorikaitse hindamine Ei
● väline lähtestamine Jah
● reguleeritav voolupiirang Jah
● sisemine kolmnurk-lülitus Ei
toote komponent mootori piduri väljund Ei
isolatsioonipinge nimiväärtus 600 V
saasteaste 3 vastavalt vastavalt standardile IEC 60947-4-2
türistori blokeerimispinge maksimaalselt 1600 V
viitekood vastavalt standardile EN 61346-2 Q
viitekood vastavalt standardile DIN 40719, laiendatud vastavalt standardile IEC 204-2 vastavalt standardile IEC 750 G
Jõuelektroonika
töövool
● nimiväärtus temperatuuril 40 °C 38 A
● nimiväärtus temperatuuril 50 °C 34 A
● nimiväärtus temperatuuril 60 °C 31 A
3-faasiliste mootorite mehaaniline jõudlus
● pingel 230 V
— standardahelal nimiväärtus temperatuuril 40 °C 11 kW
● pingel 400 V
— standardahelal nimiväärtus temperatuuril 40 °C 18,5 kW
3-faasilise vahelduvvoolumootori mehaaniline jõudlus [hj] pingel 200/208 V standardahelal nimiväärtus temperatuuril 50 °C 10 hj
töösagedus nimiväärtus 50 … 60 Hz
suhteline Töösageduse negatiivne tolerants -10%
Töösageduse suhteline positiivne tolerants 10%
Tööpinge standardahela nimiväärtusel 200 … 480 V
Tööpinge suhteline negatiivne tolerants standardahelal -15%
Tööpinge suhteline positiivne tolerants standardahelal 10%
Minimaalne koormus [%] 20%
Reguleeritav mootorivool mootori ülekoormuskaitseks minimaalne nimiväärtus 23 A
Pidev töövool [% Ie-st] temperatuuril 40 °C 115%
Võimsuskadu [W] töövoolul temperatuuril 40 °C töötamise ajal tüüpiline 19 W
Juhtimisahel/juhtimine
Juhtpinge tüüp AC/DC
Juhtpinge sagedus 1 nimiväärtus 50 Hz
Juhtpinge sagedus 2 nimiväärtus 60 Hz
Juhtpinge sageduse suhteline negatiivne tolerants -10%
Juhtpinge sageduse suhteline positiivne tolerants 10%
Juhtpinge 1 vahelduvvoolul sagedusel 50 Hz 110 … 230 V
Juhtpinge 1 vahelduvvoolul sagedusel 60 Hz 110 … 230 V
Juhtpinge suhteline negatiivne tolerants vahelduvvoolul sagedusel 50 Hz -15%
Juhtpinge suhteline positiivne tolerants vahelduvvoolul sagedusel 50 Hz 10%
Juhtpinge suhteline negatiivne tolerants vahelduvvoolul sagedusel 60 Hz -15%
Juhtpinge suhteline positiivne tolerants vahelduvvoolul sagedusel 60 Hz 10%
Juhtpinge 1 alalisvoolul 110 … 230 V
Juhtpinge suhteline negatiivne tolerants alalisvoolul -15%
Juhtpinge suhteline positiivne tolerants alalisvoolul 10%
Rikkesignaali punase kuvamise versioon
Mehaanilised andmed
Mootori juhtseadme suurus S0
Laius 45 mm
Kõrgus 125 mm
Sügavus 155 mm
Kinnitusmeetod: kruvi- ja klõpskinnitus
